продукция Электромонтажный инструмент Шиногибы, шинорезы, шинодыры Пресс ШД-95 NEO

Шинодыр гидравлический для перфорации шин толщиной до 10 мм

модель:

ШД-95

Серия

NEO

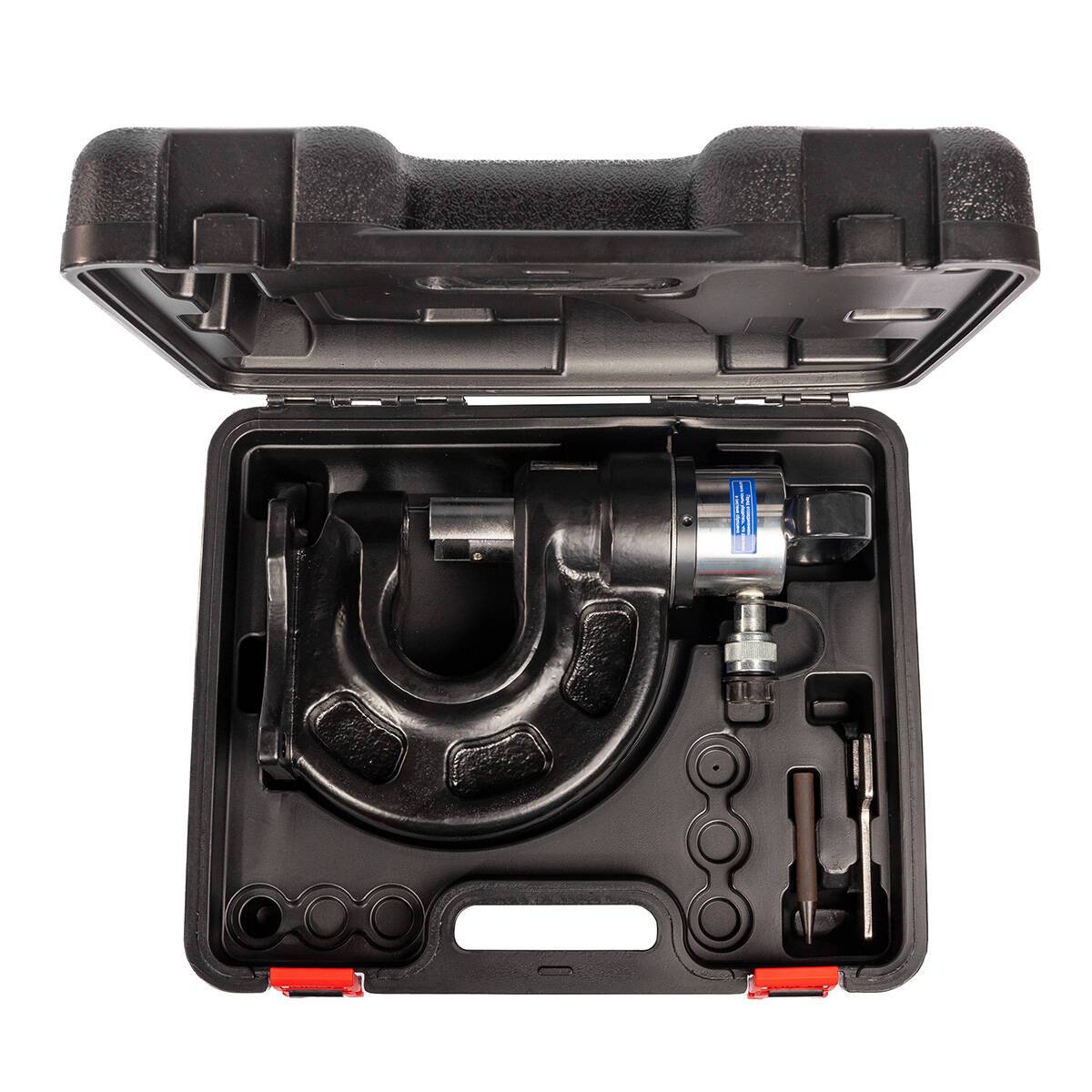

В комплекте:

пресс гидравлический ШД-95 NEO
вороток, съемник и 2 имбусовых ключа для замены перфоформ
лазерный указатель и 9 батареек AG13
ремкомплект уплотнительных колец

Совместим с перфоформами МПШО (КВТ)
Перфоформы для пресса ШД-95 NEO приобретаются отдельно из размерного ряда МПШО
Толщина пробиваемого материала:

медная/алюминиевая шина: до 10 мм
стальной лист: до 6 мм

Диаметры пробиваемых отверстий (мм):
- круглые: 6.5/8.5/10.5/13.0/17.0/21.0
- овальные: 6.5х10/8.5х13/10.5х17/13х20/17х22
Максимальное усилие: 20 т
Присоединительная резьба: K 3/8’’ «розетка»
Максимальное расстояние от края шины до центра отверстия: 70 мм

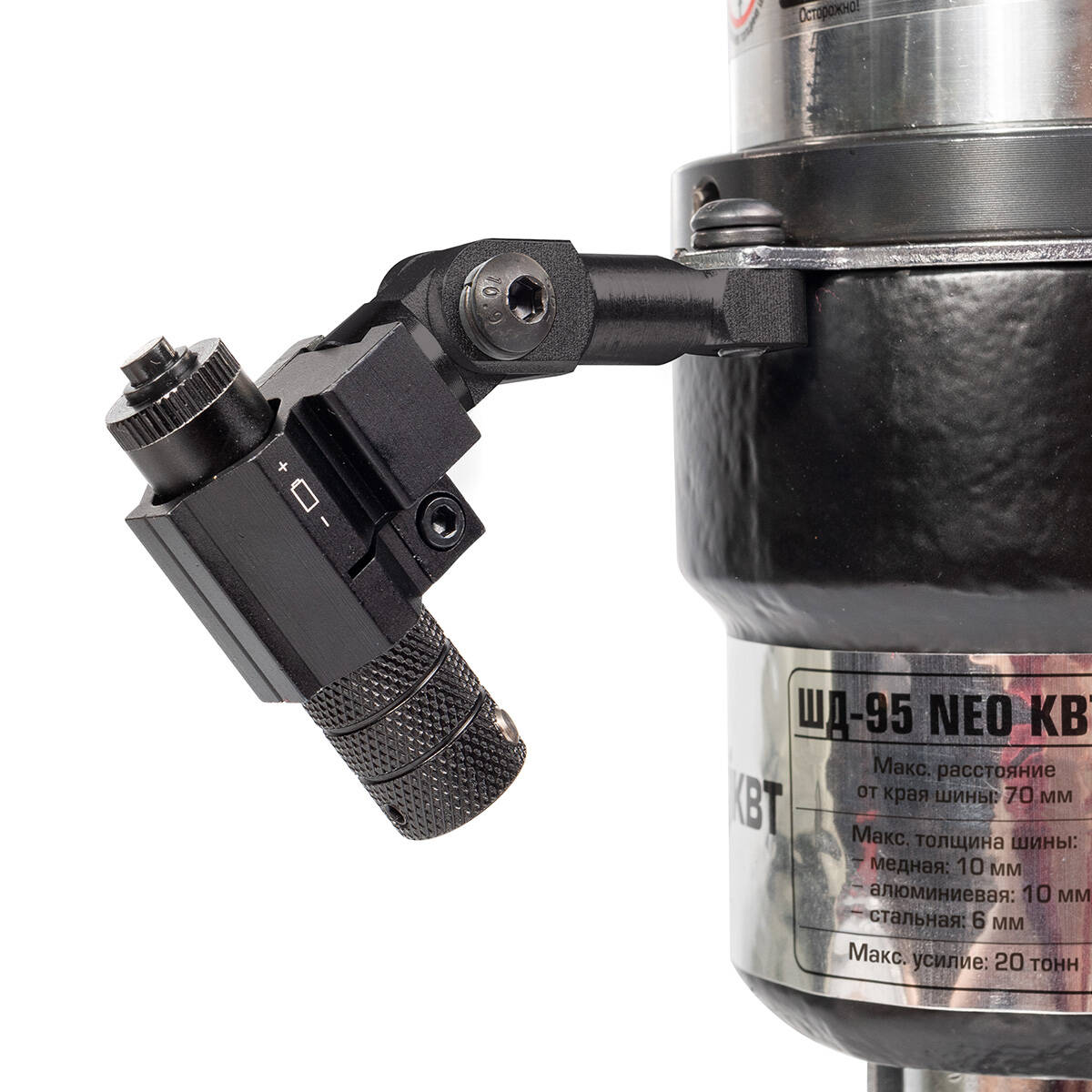

Пресс оборудован лазерным указателем для легкой и точной центровки шины при пробивке
Не требует предварительного высверливания центровочного отверстия
Возможность стационарного крепления пресса к рабочему столу
Вес инструмента: 16.60 кг

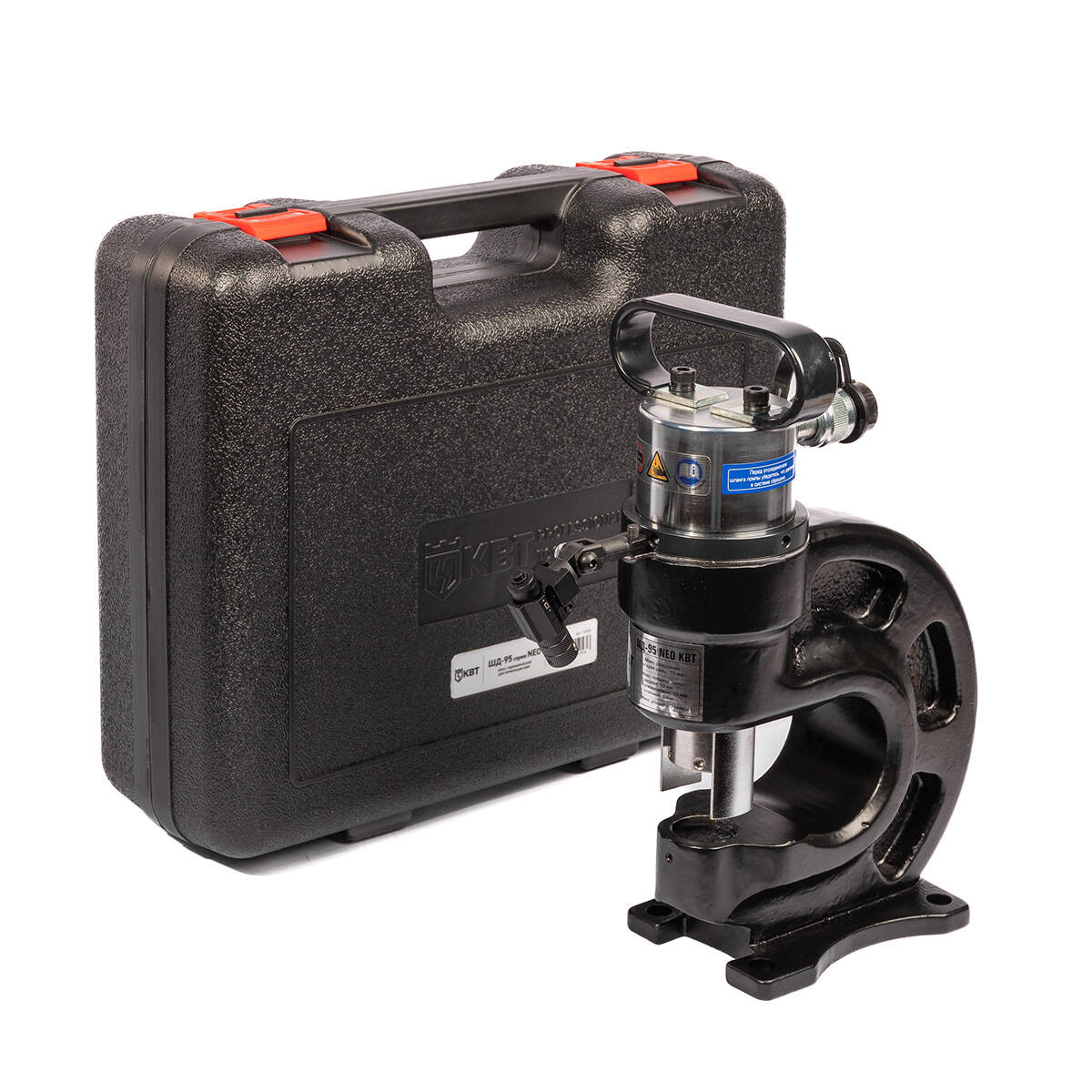

Упаковка: прочный пластиковый кейс
Габариты упаковки: 430х160x365 мм
Совместимость: любые гидравлические насосы «КВТ» с объемом рабочей жидкости не менее 0.60 л

Сертификация

Отказное письмо: гидравлический инструмент

Документация

Паспорт моделей ШД-95-110 NEO

Сопроводительная документация

Эксплуатационно-гарантийные сроки

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 1 год
Срок службы 3 года

Вопросы и ответы

Во время работы с прессом ШД-95 NEO в процессе пробивки отверстия в шине необходимо установить съемник? С какой целью и разве нельзя снять шину с пуансона без него?

По окончании цикла пробивки, шток пресса вместе с пуансоном возвращаются в исходное положение, при этом шина, из-за отсутствия зазора между пробитым отверстием и пуансоном, остается на пуансоне. Съем шины «в раскачку» приведет к деформации отверстия и, как вариант, к поломке пуансона. Для того, чтобы избежать такого рода неприятностей необходим съемник, который устанавливается между упором съемника и шиной, далее, по окончании пробивки, аккуратно действуя съемником как рычагом, нужно снять шину с пуансона.

Почему в комплекте модели ШД-95 NEO предусмотрен съемник шины, а в модели ШД-110 NEO нет?

Модель ШД-110 NEO в отличии от модели ШД-95 NEO имеет подвижный упор, который во время работы прижимает шину к матрице, расположенной на станине, а шток с пуансоном спокойно выходит из пробитого отверстия, в то время как у пресса ШД-95 NEO упор неподвижный.

С какой целью необходима центровка шины в зоне гибки?

Центровочная скоба, предусмотренная в конструкции пресса ШГ-150 NEO, необходима для наиболее правильной установки шины относительно центральной оси штока. В случае значительного смещения, возможна деформация зеркала гидроцилиндра пресса.

Чем существенно отличается инструмент для резки шин ШР-150 NEO от ШР-150V NEO?

ШР-150 NEO имеет прямой подвижный нож для резки, раcположенный под небольшим углом относительно неподвижного ножа, который установлен горизонтально, резка при этом происходит по принципу ножниц. Процесс резки ШР-150V NEO, происходит следующим образом, V-образный подвижный нож входит между двумя неподвижными ножами, установленными стационарно, равномерно разрезая шину от краев к центру, при этом после завершения цикла образуется высечка.

Возможна ли работа одновременно тремя прессами стола СШО NEO?

Нет, не возможна, т.к. на столе установлен распределительный кран, который регулирует подачу гидравлического масла поочередно к каждому прессу, кроме того рабочий цикл и порядок работы каждого пресса различны.

Как подключить несколько инструментов для работы с электромонтажными шинами к одной электрогидравлической помпе?

К электрогидравлической помпе можно подключить несколько различных инструментов, в том числе и для работы с электромонтажными шинами, посредством гидравлических распределительных клапанов серии КГР. Для этой цели необходимо приобрести нужное количество рукавов высокого давления РВД необходимой длины в зависимости от количества выходных каналов на кране, подключить их к клапану КГР одной стороной, другой стороной к исполняющему инструменту, например для работы с шинами, или к любому другому инструменту, не имеющему встроенной помпы. При этом работать получится только поочередно каждым из подключенных инструментов. При этом следует обращать внимание на объем масла в помпе, так как при использовании такой системы определенное количество масла остается в дополнительных рукавах.

Подскажите возможность применения матриц МПШО в прессах для перфорации электромонтажных шин ШД-110 NEO?

Пресс ШД-110 NEO поставляется с комплектом матриц для пробивки. Матрицы для ШД-110 NEO отличаются от матриц МПШО, которые рассчитаны только для использования с прессом ШД-95 NEO, они имеют разные диаметры установочных мест, что обусловлено как некоторыми отличиями конструкционных размеров, так и разными усилиями прессов.

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	таблица сравнений
76506	ШД-95 серия NEO (КВТ)	1	шт	37634.21	сравнить

SKU	товарные позиции	кол-во в упаковке	тип упаковки	штрих-код EAN-13	длина (см)	ширина (см)	высота (см)	вес брутто (кг)	объем упак. (куб.м)
76506	ШД-95 серия NEO (КВТ)	1	пластиковый кейс	4680430012536	44	16.5	38	19.2	0.027588

SKU	товарные позиции	Тип инструмента	Серия	Максимальная толщина шины, до (мм)	Максимальная ширина шины, до (мм)	Особенности конструкции
76506	ШД-95 серия NEO (КВТ)	пресс для перфорации шин	NEO	10	150	возмжность крепления пресса к рабочему столу/ рукоятка для переноски/ совместимость с перфоформами МПШО/ лазерный указатель
